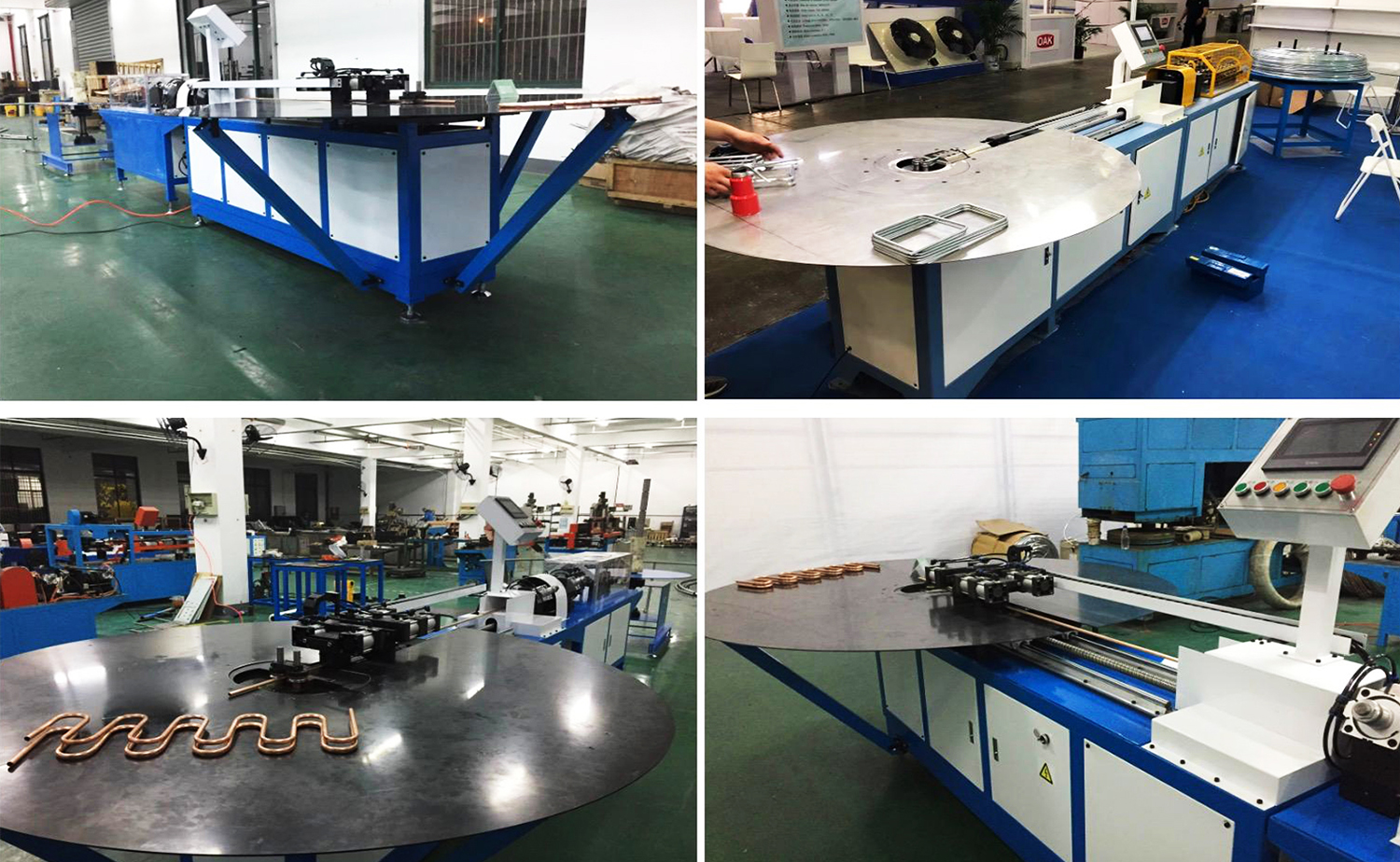

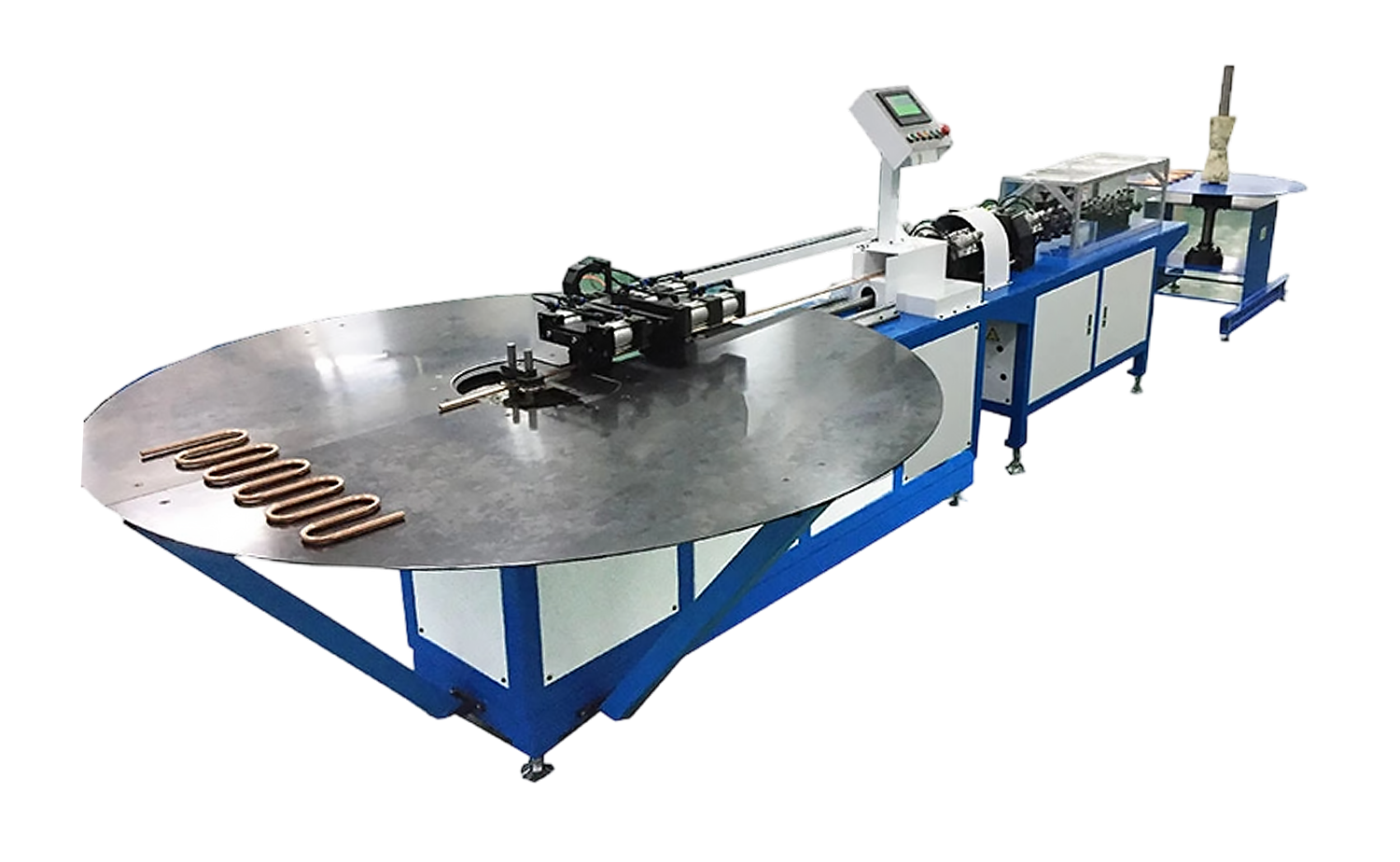

SB-20CNC Series na Full Automatic Serpentine Bender

Bumalik

  • SB-20CNC Series na Full Automatic Serpentine Bender
  • SB-20CNC Series na Full Automatic Serpentine Bender
  • SB-20CNC Series na Full Automatic Serpentine Bender
  • SB-20CNC Series na Full Automatic Serpentine Bender

Mga Tampok

Mga Pangunahing Parameter

Video

Mga Aplikasyon sa Industriya

Makipag-ugnayan sa Amin

Mga Tampok

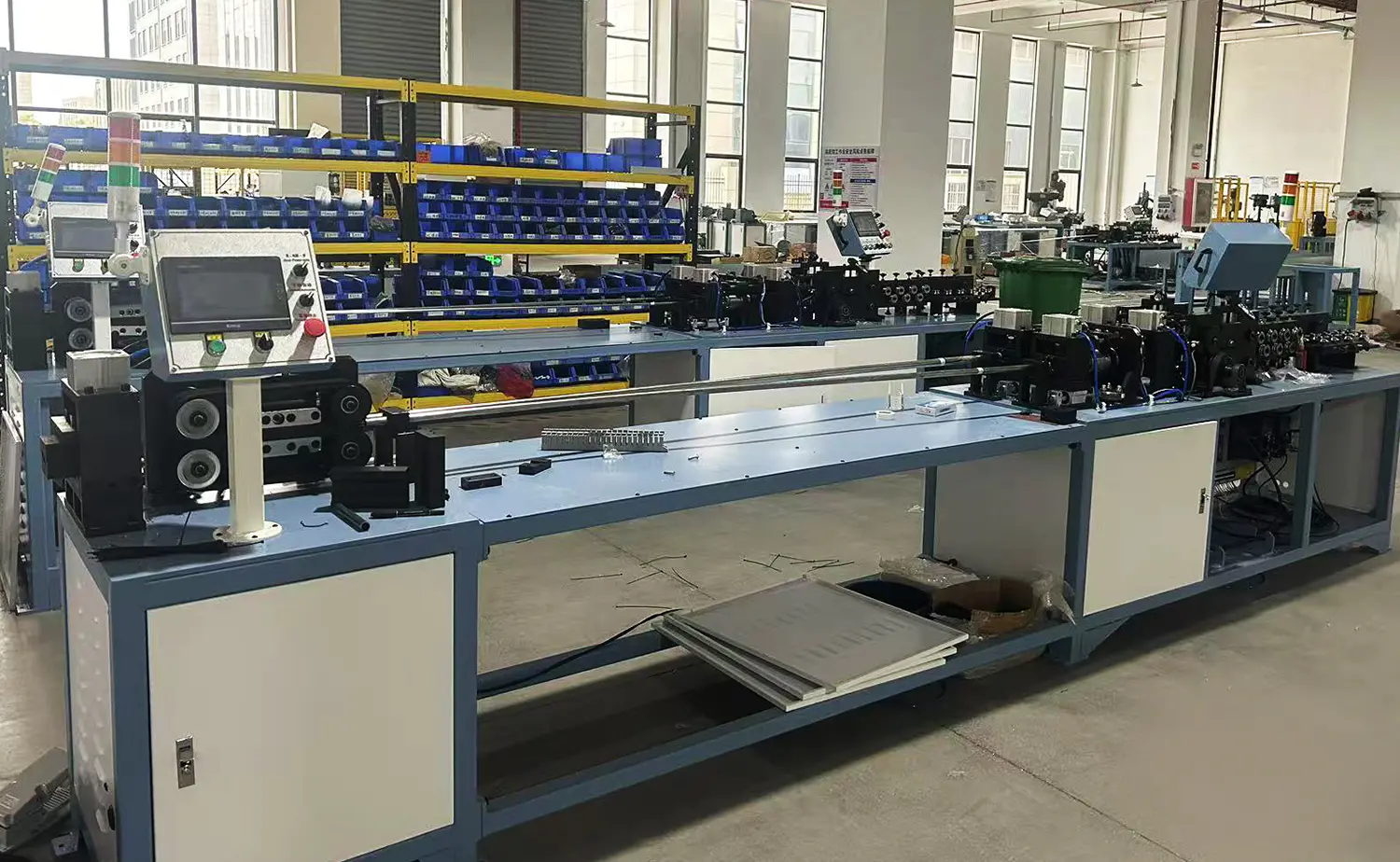

Ang ganap na automated na serpentine bender ay isinasama ang decoiling, straightening, cutting, at bending sa isang operasyon, na partikular na idinisenyo para sa pagproseso ng solong aluminum, copper, o Bundy tubes. Kung ikukumpara sa mga tradisyunal na manu-manong pamamaraan, ang awtomatikong sistemang ito ay makabuluhang pinapataas ang kahusayan at binabawasan ang mga gastos sa paggawa.

Ang tatlong-bahaging clamping die ay nagpapaliit ng tube distortion, na tinitiyak ang makinis at tumpak na mga cutting edge. Ang mataas na katumpakan na concentricity ay pinananatili, na tinitiyak ang mahusay na kalidad ng hinang sa mga kasunod na proseso. Gumagamit ang chipless cutting system ng 360° rotary cutting na may two-point clamping, na tinitiyak ang malinis na mga hiwa nang walang pagkawala ng materyal.

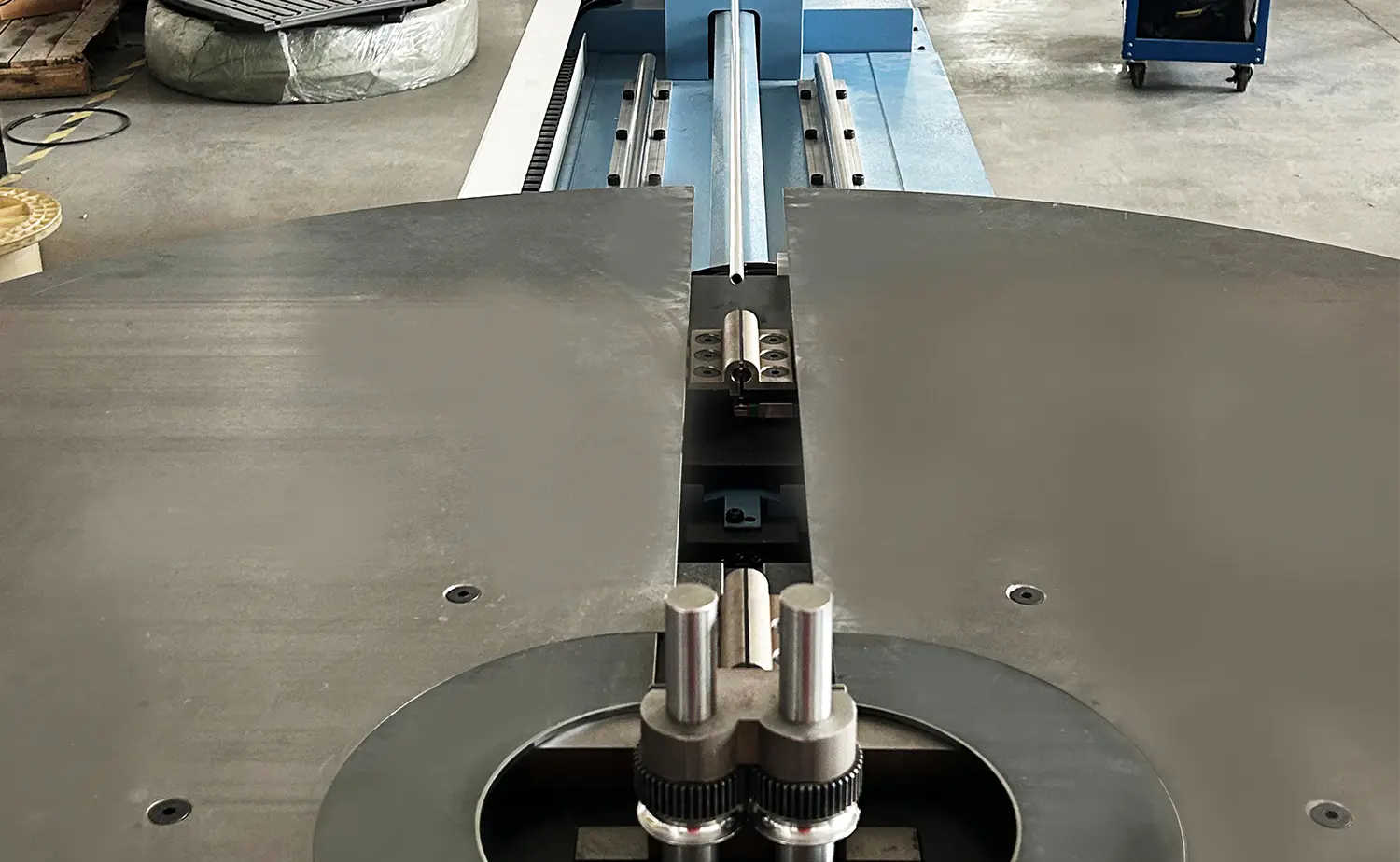

Nagtatampok ang makina ng isang patentadong servo-controlled na bending system, na idinisenyo upang makamit ang tumpak na mga anggulo at direksyon ng baluktot. Ginagarantiyahan ng espesyal na idinisenyong mga tool sa baluktot ang pare-parehong radii ng baluktot na may kaunting pagpapapangit, na nagreresulta sa mataas na kalidad, kaakit-akit na mga liko.

Talahanayan ng Parameter

Pangunahing Teknikal na Parameter

Parameter Data
Materyal na tubo Copper tube / Aluminum tube / Bundy tube
Presyon ng hangin 0.5-0.6 MPa
Hydraulic Presyon 5-7 MPa
Diameter ng tubo Φ3-20 mm (palitan ang amag)
Kapal ng Tube Wall 0.3-1.5 mm
Baluktot na Kapasidad Isang tubo
Anggulo ng Baluktot 1~210 degree
Radius ng Baluktot R11~R50 (palitan ang amag)
Mga Bending Time Hanggang 110 beses/cycle
Haba ng Pagpapakain 10-700 mm/oras, maaaring magpakain ng maraming beses
Sukat ng Mesa Φ1-5 m (maaaring i-customize)
Sistema ng Kontrol Kontrol ng PLC / Touch Screen
Lakas ng Motor 9 kW
Sistema ng Elektrisidad 380V, 50Hz, 3 Phase (Na-customize)
Dimensyon 2350×780×1590 mm 1570×530×1170 mm (Ibinukod ang Talahanayan)

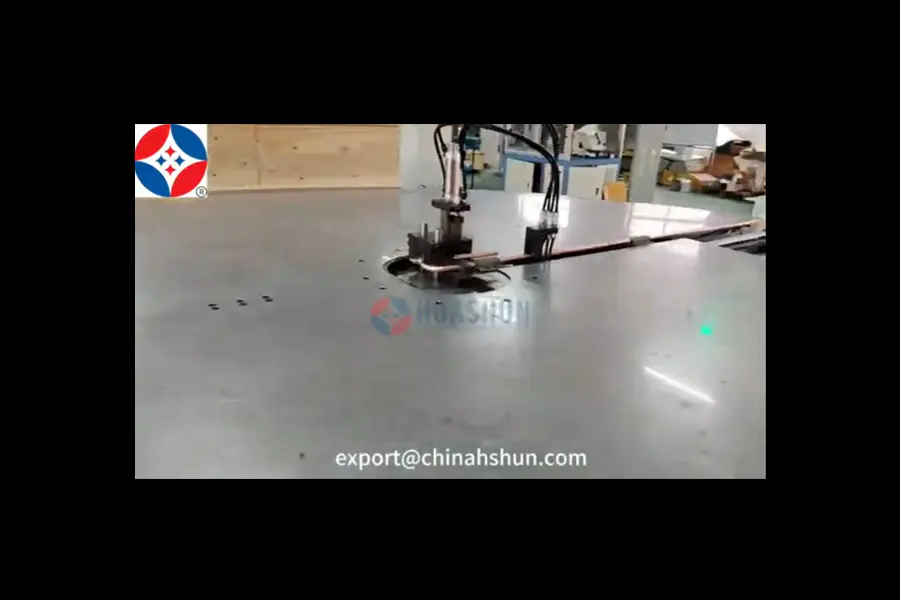

Video
