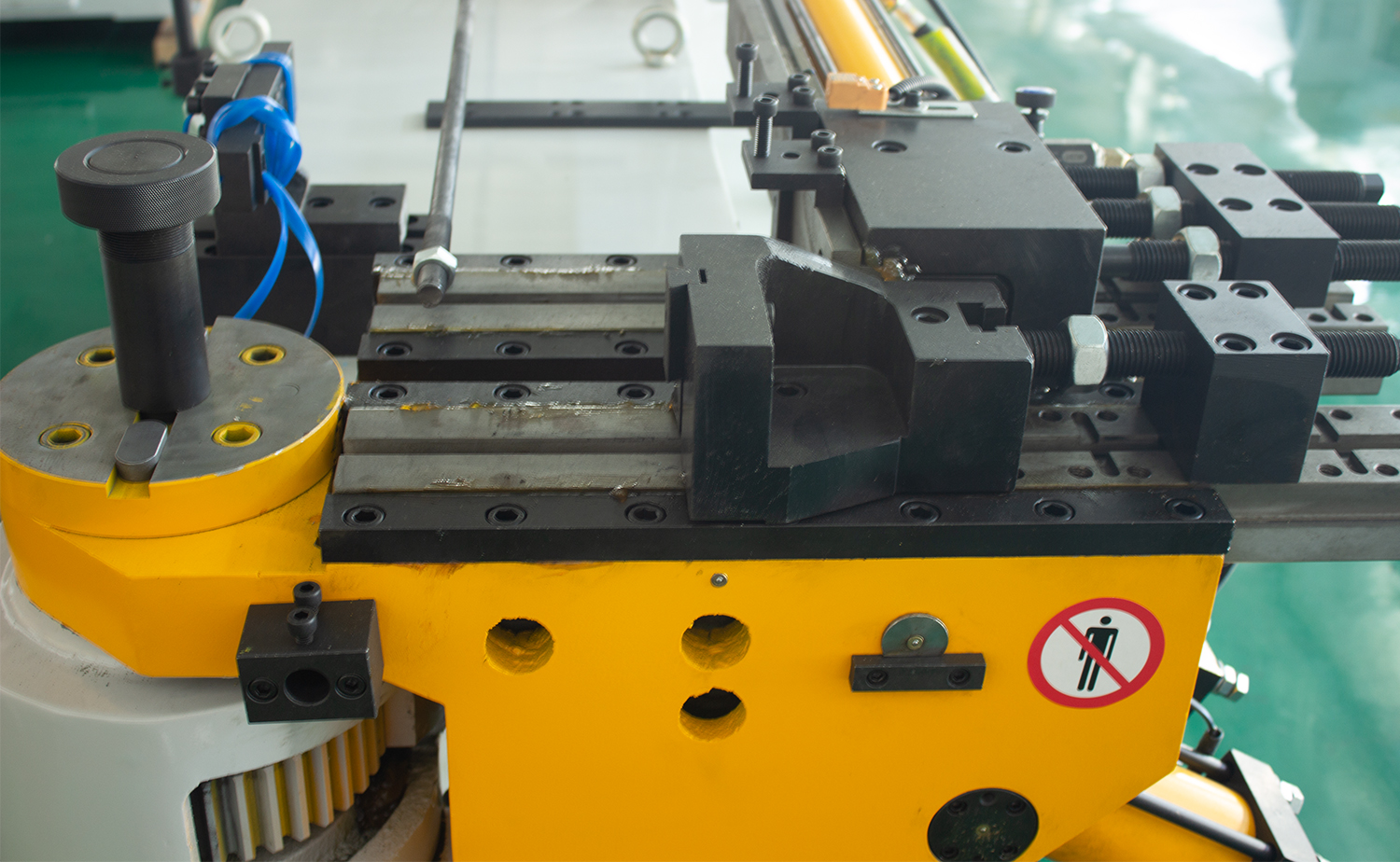

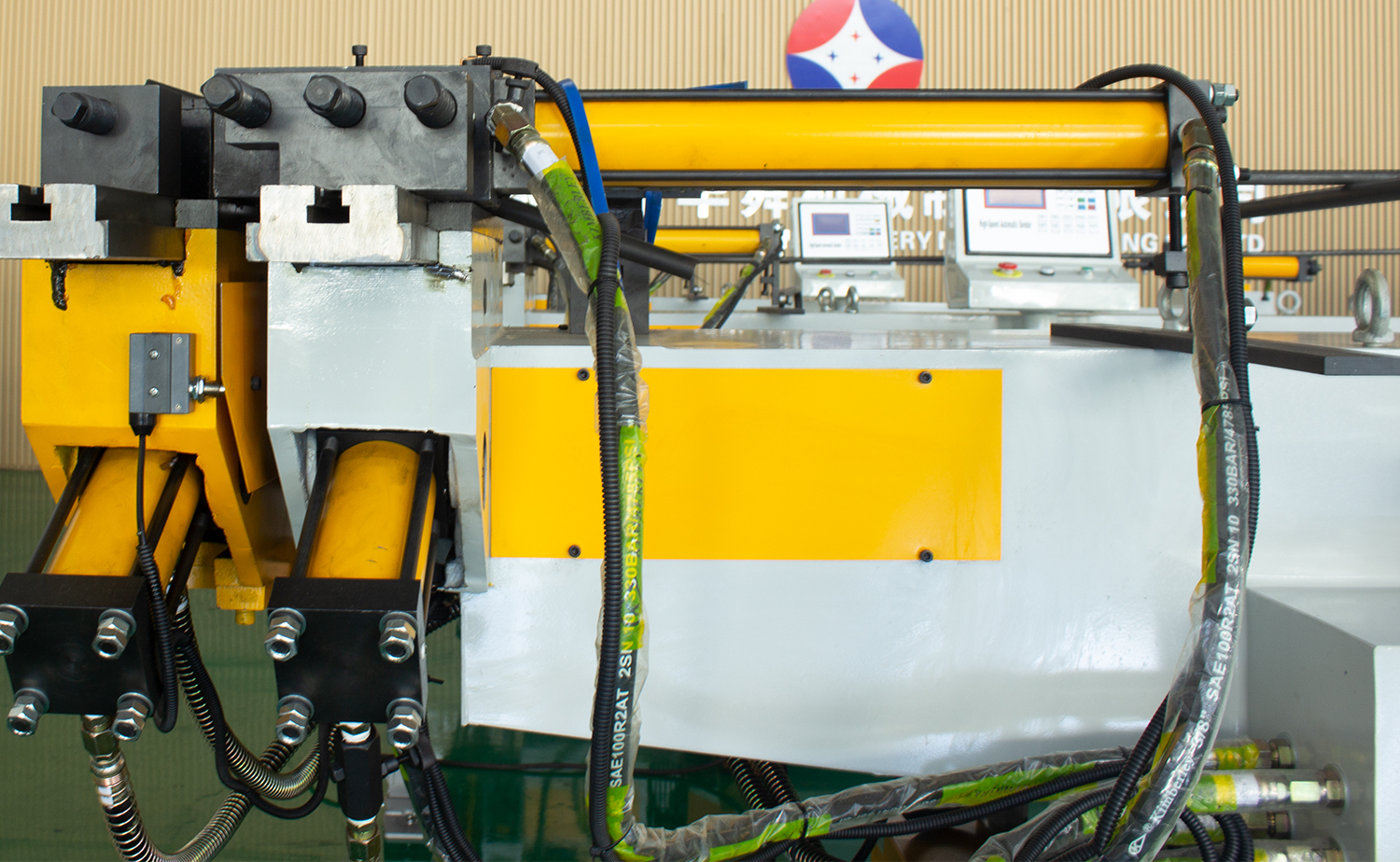

NC S Series Mandrel Hydraulic Tube Bender na may Easy-Program Setting

Bumalik

  • NC S Series Mandrel Hydraulic Tube Bender na may Easy-Program Setting
  • NC S Series Mandrel Hydraulic Tube Bender na may Easy-Program Setting
  • NC S Series Mandrel Hydraulic Tube Bender na may Easy-Program Setting
  • NC S Series Mandrel Hydraulic Tube Bender na may Easy-Program Setting

Mga Tampok

Mga Pangunahing Parameter

Video

Mga Aplikasyon sa Industriya

Makipag-ugnayan sa Amin

Mga Tampok

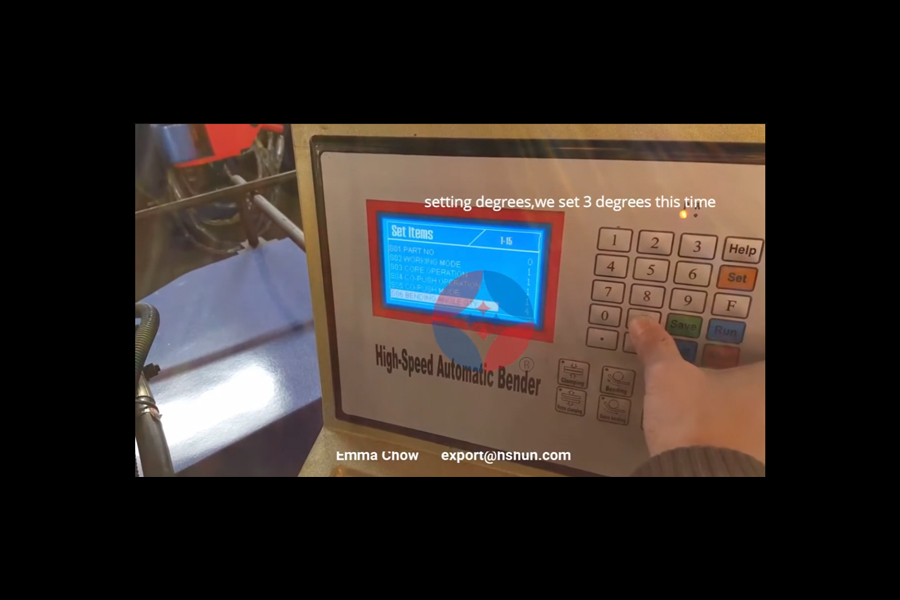

Operasyon at Kontrol

Nagbibigay ang Human Interface ng madaling paglipat sa pagitan ng mga auto at manual na mode. Ang makina ay nagtatampok ng karaniwang clockwise na direksyon ng baluktot at ganap na hydraulic clamping sa parehong clamp die at pressure die para sa secure na paghawak ng materyal. Ang hydraulic system ay nakaayos sa isang level-way na configuration para sa katatagan.

Sistema ng Baluktot

Gumagamit ito ng direct-acting hydraulic pressure die na may adjustable speed valve. Ang makina ay nag-iimbak ng hanggang 16 na programa, bawat isa ay sumusuporta ng hanggang 16 na liko, at may kasamang programmable na materyal na spring-back na mga setting para sa bawat anggulo ng liko.

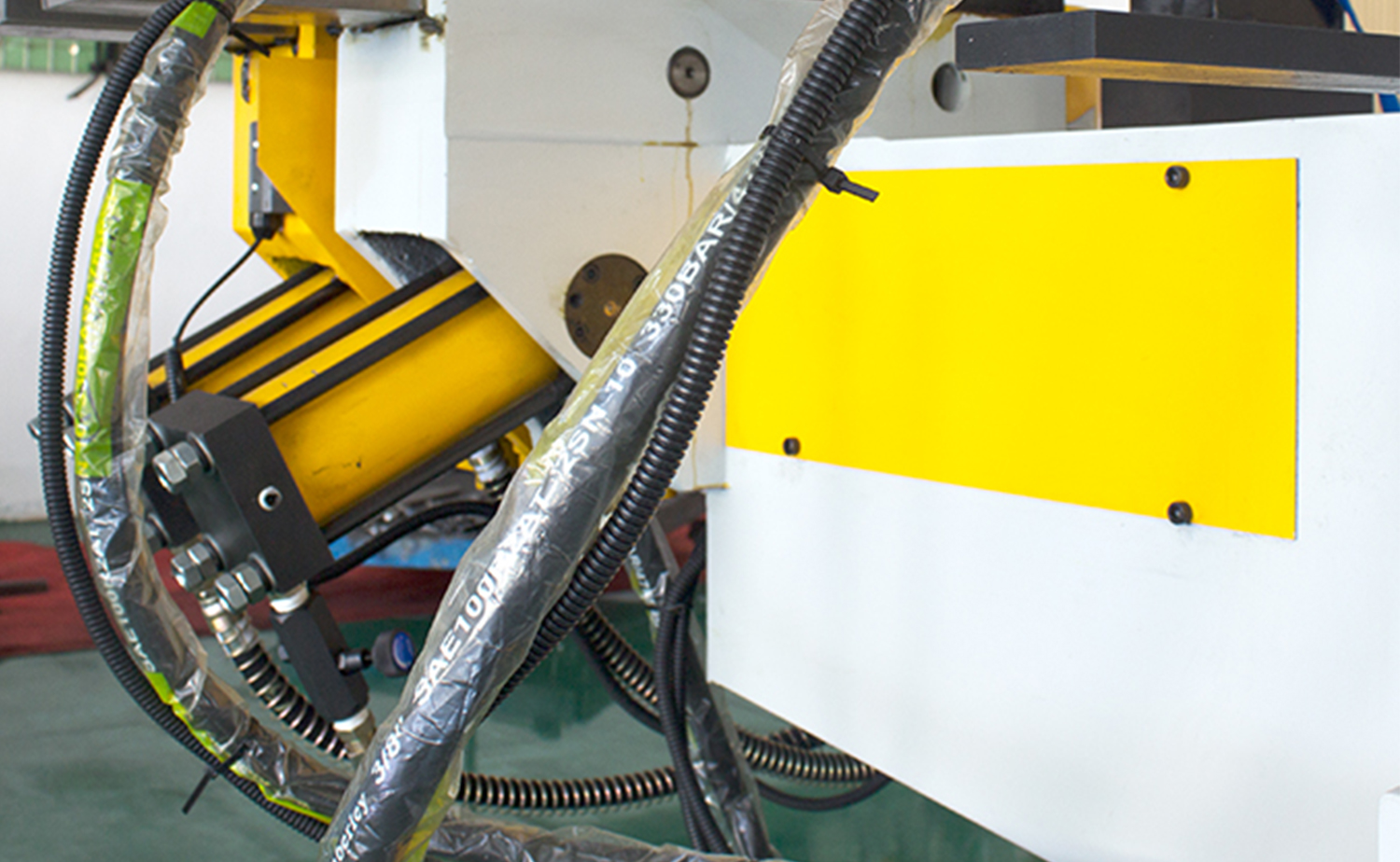

Axes at Pagpapakain

Ang baluktot na axis ay cylinder-driven, habang ang feeding at rotating axes ay manu-mano, na nag-aalok ng flexibility at kadalian ng operasyon.

Pagkakatugma ng Materyal

Ang makina ay naghahatid ng tumpak at paulit-ulit na mga liko sa mga materyales tulad ng bakal, hindi kinakalawang na asero, aluminyo, titanium, at tanso. Ang mekanismo ng pagsisimula ng foot pedal ay nagbibigay-daan para sa mabilis na pagsisimula ng ikot.

Kasamang Mga Accessory

May kasamang water cooling, tooling para sa draw bending, isang wiper die bracket, at isang mandrel rod. May kasama ring manual ng pagpapatakbo, tool box, at mga adjustable na tool. Available sa mga flexible electrical na opsyon (3-phase 220V, 380V, o 415V).

Talahanayan ng Parameter

Pangunahing Teknikal na Parameter

Modelo SB-38NC SB-50NC SB-63NC
Max Pipe O.D. 38×2.0 mm 50×2.5 mm 63×3.5 mm
Hindi kinakalawang na Round Tube 32×1.5 mm 45×1.5 mm 50×2.0 mm
Banayad na Steel Square Tube 25×2.0 mm 40×2.0 mm 45×3.0 mm
Max. Paglalakbay ng Manwal 1700 mm 2200 mm 2400 mm
Max. Radius ng Baluktot 200 mm 250 mm 300 mm
Max. Anggulo ng Baluktot 190° 190° 190°
Mga Numero ng Baluktot na Pipe 16 na mga PC 16 na mga PC 16 na mga PC
Max. Presyon 12 MPa 12 MPa 14 MPa
Lakas ng Motor 4 kW 5.5 kW 7.5 kW
Demensyon 2400×750×1200 mm 2950×850×1200 mm 3300×850×1250 mm
Timbang 700 kg 1100 kg 1400 kg

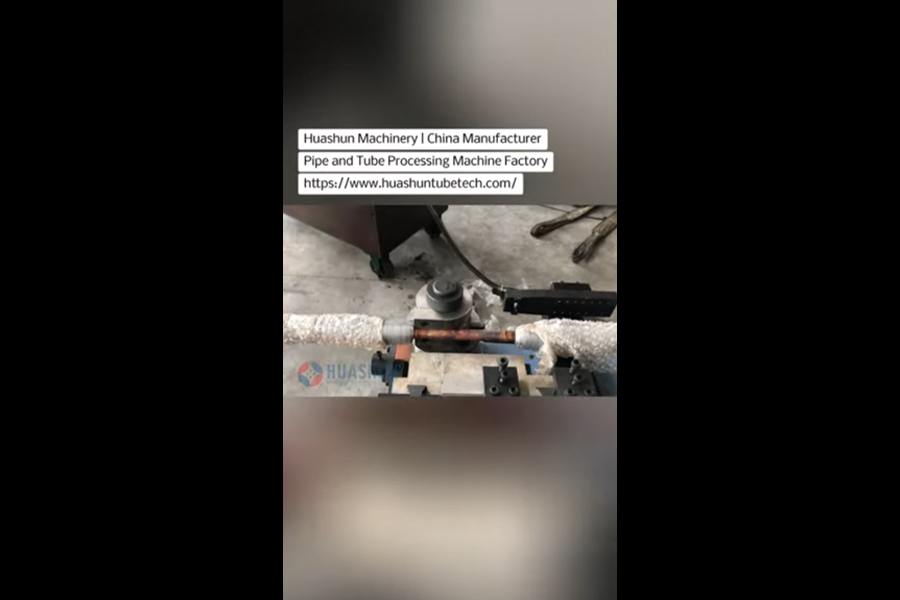

Video
